الحل النهائى لمشكلات أجهزة التوشيبا التى تعمل جيداً بالبطارية ولا تعمل بوجود الشاحن

[الكاتب]

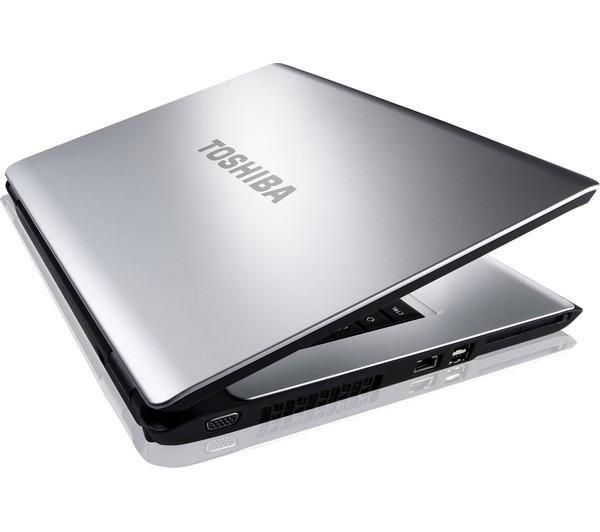

الحل النهائى لمشكلات أجهزة التوشيبا التى تعمل جيداً بالبطارية ولا تعمل بوجود الشاحن Toshiba Satellite
...

الجهاز يقف على شاشة الترحيب بهذا الشكل

او تشاهد الشاشة الزرقاء عند توصيل الشاحن
.....

او تلاحظ خلل ما فى عرض شاشة الجهاز كما موضح

او التهنيج بشكل عشوائى

فى الحقيقة الموضوع ليس محير كما تصوره الجميع ولكن كل من حاول ان يجتهد فى هذا العطل سلك الطريق الخاطئ فى حله ولذلك بائت كل المحاولات بالفشل فدعونا نراجع سوياً اهم العناصر الموجوده على البوردة والتى من الممكن ان تتسبب فى هذا العطل الشائع
اى سى الادخال والاخراج

Super I/O WINBOND
WPCE775L
شريحة البايوسBIOS CHIP

WINBOND 25X08

البروسيسور ودائرة البروسيسور وكنترول البروسيسور
ADP3208

الشيب الرئيسى CRESTLINE 1299P

الشيب الفرعى ICH8 676P
وهذا أشهر ما تم تناوله فى هذا العطل من تغيير الايسهات وشحن البايوس والتسخين على الشيبات ونسينا اهم شئ , الذى لولاه لتوقف كل هذا عن العمل ولما لا وهو الذى يعطى لكلاً منهم النبضات التى يعمل من خلالها وهو ايضاً الذى يتحكم بها فهو يا حضرات الـ Clock Generator او ما يطلق عليه الفيركوانسى .
ووظيفتة تكمن فى تكبير وارسال والتحكم فى النبضات التى يحتاجها كلاً من البروسيسور والشيب الرئيسى والشيب الفرعى واى سى الكيبورد وجميع الايسهات التى تتعامل معه كلاً حسب احتياجه لهذه النبضات

الكلوك جينيراتور RTM875T
وهو يحتاج لكريستالة 14.318MHz وهى الموضحه اعلاه فى الصورة

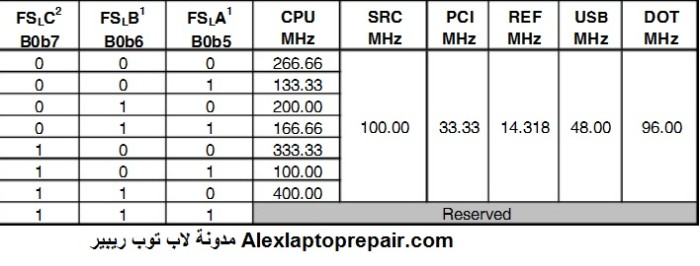

وهذه صورة توضح بعض النبضات التى يمدها للبروسيسور وللـ PCI وللـ USB

فى العادة يتم التأكد من عمل هذا الاى سى بالشكل الطبيعى بأجهزة قياس معينة يمكن من خلالها قياس الاشارات والنبضات لكل دائرة على حدى ومعرفة ان كان هذا الاى سى تالف تلف كامل او تلف جزئى او يعمل بشكل طبيعى ولكن لا بأس ان تم تغييره قبل كل هذا فحل هذا العطل يكمن بتغيير الكلوك جينيراتور وفى عدة موديلات مختلفه باختلاف ارقامة
ولان هذا الرقم غير متوفر جديد فى الاسواق وقليلاً ما نجده فى البورد التقطيع سأعطيكم البديل الأكيد لهذا الاى سى والذى ستجدونة فى كثير من البورد التقطيع وهوICS 9LPRS502
وهو تقريباً مطابق له فى كل شئ الفرق الوحيد الشركة المصنعة له
وهذه صورة بعد تغييره فى جهاز توشيبا موديل A300 به العطل

سامح عبد الجواد​





[lebana]



رد: الحل النهائى لمشكلات أجهزة التوشيبا التى تعمل جيداً بالبطارية ولا تعمل بوجود الشا

مبدع
بوركت





[ahmedmeto]



رد: الحل النهائى لمشكلات أجهزة التوشيبا التى تعمل جيداً بالبطارية ولا تعمل بوجود الشا

الله ينور كويس جدا





[ghass]



رد: الحل النهائى لمشكلات أجهزة التوشيبا التى تعمل جيداً بالبطارية ولا تعمل بوجود الشا

السلام عليكم

مع احترامي لمجهود صاحب الموضوع ولكن ذلك غير صحيح لدي اكثر من 5 اجهزة وجربت الطريقة التي في الموضوع ولكن من دون جدوى وارجو ان لا افهم خطأ فلست في وارد منافسة او تجريح او ما شابه

ولكم الشكر جميعا





[Salah Elsayed]



رد: الحل النهائى لمشكلات أجهزة التوشيبا التى تعمل جيداً بالبطارية ولا تعمل بوجود الشا

الطريقة الى قربت من الحل النهائى وحسنت اداء الجهاز
فى مكثف كبير مكتوب علية nec
مكانة وراء قاعدة البروسيسور
هتشيلة وتركب المكثفات ال330 من بورد تقطيع
ركب حوالى 8 الى 12 مكثف وخلى بالك من القطبية لانها لو قلبت القطبية هتحرق الدريفر
تحياتى للجميع
