لوحة MSI-7392 تولد إشارة RST ولاتعطي IRDY*Frame

[profix]

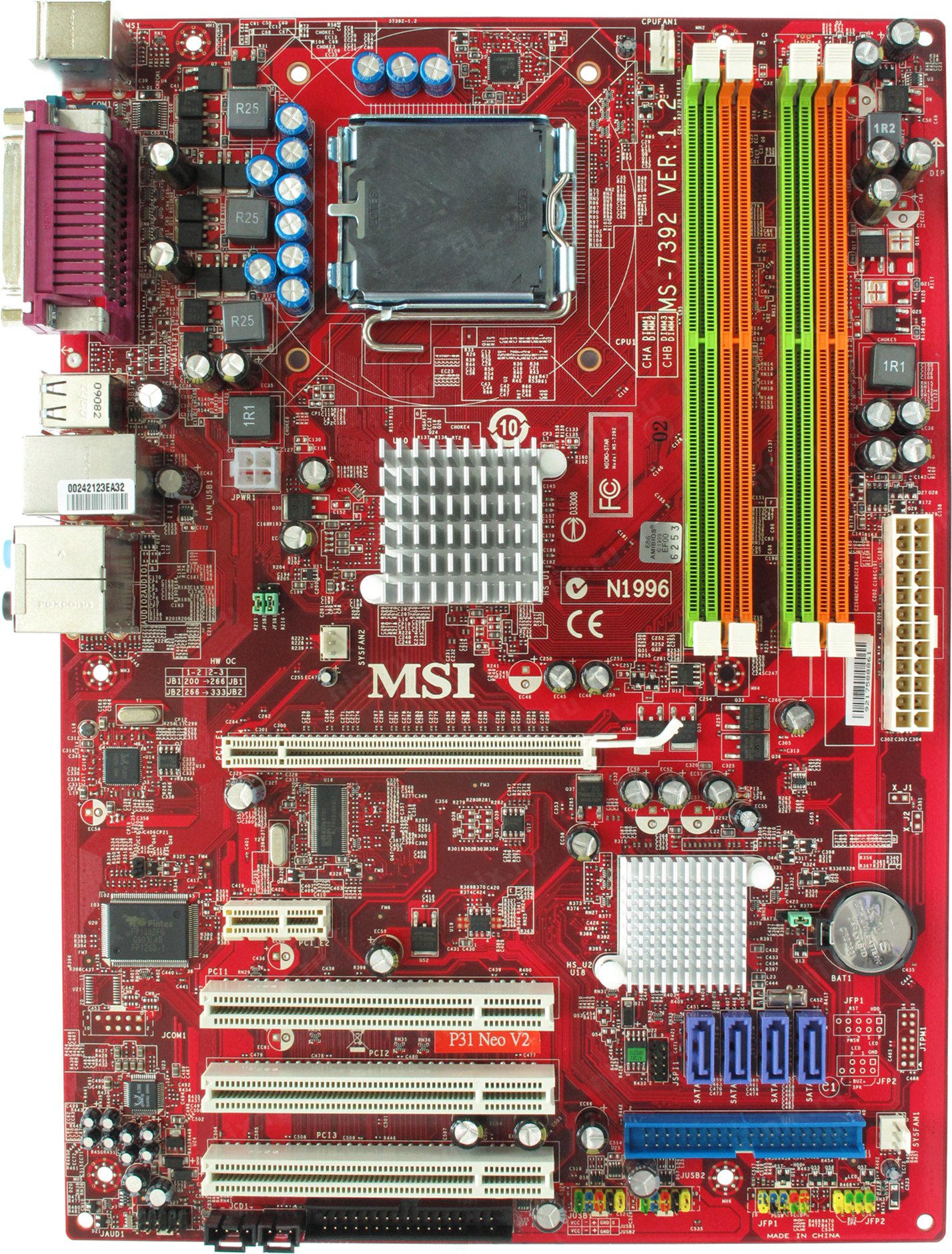

اللوحة MSI-7392 v1.2​

العطل الحالي : تقوم اللوحة بور نظامي ولاتفتح داتا مع كود NO-C على التستر
لمبات بيان التستر :

• إشارة RST=OFF وبالتالي اللوحة أتمت عمل الريسيت
• إشارة CLK=ON وبالتالي مولد النبضات يعمل
• إشارتي IRDY*FRAME=OFF

تم التنظيف بشكل جيد
جهود وحدة التغذية سليمة وتمت التجربة مع وحدة أخرى
تم تبديل المعالج
المعالج يسخن طبيعي
الشيبات ذات حرارة طبيعية

وصف المشكلة : ​

• استلمت اللوحة من العميل ويبدو عليها آثار صيانة سيئة سابقة إذ أن SUPER IO غير مركب بشكل سليم واللوحة لاتقوم بور وبإعادة لحامه بشكل صحيح قامت بور بدون داتا وبنفس وضع التستر سابق الذكر
• بفحص الجهود تبين أن VCC_DDR=1.3V فقط بدلا من 1.8 وبالمتابعة كانت المشكلة من آيسي توليد الجهود المرجعية up6261 وباستبداله عاد الجهد طبيعي 1.8 كما انتظمت بقية الجهود (1.5 - 1.05 - 1.2 - 0.9 ) على قيمها النظامية لكن التستر حافظ على وضعه
• قمت بتبديل شريحة البيوس من لوحة مطابقة ولكن لاجديد

سؤالي : بعد أن تولد إشارة RST من يقوم ببدء تحميل البرنامج من البيوس وماهي الإشارة التالية وأين يمكن تعقبها .

أرجو التفاعل وإبداء الآراء وجزاكم الله خيرا​





[profix]



رد: لوحة MSI-7392 تولد إشارة RST ولاتعطي IRDY*Frame

متابع * بانتظار رأي الأساتذة والمهندسين...





[zeid25]



رد: لوحة MSI-7392 تولد إشارة RST ولاتعطي IRDY*Frame

من ناحية المبدأ لا بد من تفحص توزيع الكهرباء في مختلف انحاء اللوحة وفي حالتك
بشكل خاص قياس فولت الترانزستور الموجود بجانب الجسر الشمالي
العتاد المرتبط بالجسر الجنوبي يسبب هكذا مشكلة وخاصة متكاملة الصوت والشبكة والطابعة
ويجب تفقد مداخل كل من ال usb وال ps2
يجب ايضا تفقد اسنان قاعدة المعالج
ذلك قبل التفكير في المشاكل الأكثر تعقيدا .





[profix]



رد: لوحة MSI-7392 تولد إشارة RST ولاتعطي IRDY*Frame

شكرا لك سيد zeid25 على الاستجابة.​

بالنسبة للجهود فقد ذكرت بأنها ضمن القيم الطبيعية
V_FSB_VTT=1.2 وهو الجهد الذي تفضلت حضرتك بذكره على الترانزستور المجاور للشيب الشمالي كما أن بقية جهود تغذية الشيب الشمالي طبيعية : VCC_DDR=1.8 و V_1P5_CORE=1.5
أسنان المعالج نظيفة
لم أجد حرارة على كل من متكاملات كرت الصوت والشبكة
-إن كان لديك فكرة عن الإشارة التي تلي في تعاقبها الزمني إشارة RST ومصدرها لأقوم بتعقبها
- الليد الخاص بعمل المعالج CPU RUN على التستر غير مضاء .وهذ يدفعني للتفكير بمعنى ذلك وما هو الشرط الذي يتحقق لبدء عمل المعالج وإنارة هذا الليد

متابع معاك ومع الإخوة الأعضاء المميزين وشكرا لاهتمامكم​





[zeid25]



رد: لوحة MSI-7392 تولد إشارة RST ولاتعطي IRDY*Frame

من ناحية المبدأ متابعة تسلسل الأوامر عمل لا يمكن القيام به من الناحية العملية
ذلك ان تسلسل العمل يختلف مع اختلاف برنامج البيوس ومع اختلاف تصميم اللوحة
من ناحية المبدأ الأمر يذهب الى الجسر الجنوبي ويتفرع الى متكاملة ال I/O والى الجسر الشمالي
وهناك مجموعة من اشارات النبضات التي تصدر عن متكاملة التردد الى الجسر الجنوبي والى الشمالي
مع تبادل النبضات بين الجسر الشمالي والمعالج .
الخطوات العملية لمعرفة سبب المشكلة تتم عبر بعض القياسات كما يلي :
اولا : قياس الفولت عند النقطة B16 من مجرى ال PCI والذي يجب ان يكون في جوار 1.6 فولت
ويمكن قياس الفولت عند النقطة A13 و A14 في مجرى ال PCIE والذي يجب ان يكون في
جوار نصف فولت ذلك للتأكد من سلامة النبضات وعمل متكاملة التردد
ثانيا : اخذ القياسات في مجرى الرام وذلك كما يلي في نظام DDR2
Pin 67 = VDD = 1.8 volt الفولت الرئيسي
Pin 184 = VDD = 1.8 volt الفولت الرئيسي
Pin 1 = VREF = 0.9 volt فولت الباص او القسمة
Pin 238 = VDDSPD= 3.3 volt فولت تغذية بيوس الرام
Pin 119*120= SMB DATA*SMB CLK = 3.3 volt إشارة من الشيب الفرعي
Pin 137*138*185*186*220*221= Dclock= 0.9 volt إشارة الكلوك من الشيب الماستر
إن اخذ هذه القياسات يساعد كثيرا في معرفة مكان الخلل
