الاستفادة من نقاط الفحص لتحديد المرحلة المعطلة في اللابتوب
الشركات المصنعة لاجهزة الكمبيوتر تضع على اللوحة الام نقاط فحص وجسور وصل او مقاومات صفرية او نقاط قصدير
الهدف منها فصل تغذية كل مرحلة او دارة على حدة وذلك لسهولة تشخيص ومعالجة الاعطال
واحيانا تستخدم لتعديل تردد او تصفير بيوس او ازالة كلمة السر او ....
كما ان ازالتها ثم اعادتها اسهل بكثير من ازالة ملف او موسفت اضف الى انها امنة " اي ازالتها لاتؤذي البورد"
في حين ان ازالة ملف بكاوي هواء يمكن ان يسبب تلفه او ازالة موسفت معين ممكن ان يتلف عناصر اخرى في الدارة
بعض هذه النقاط تكون مفتوحة " قيمتها لانهائية " عند قصرها لها وظبفة محددة

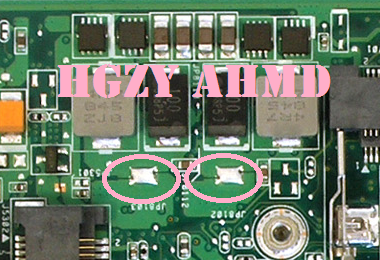

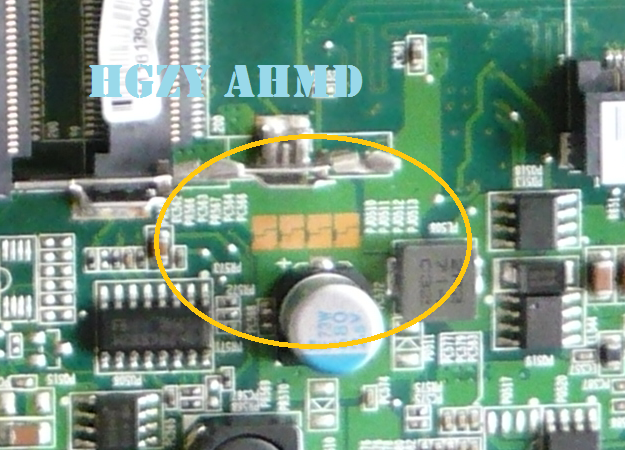

وبعضها الاخر مغلقة بواسطة قصدير او مقاومات صفرية او ملفات او نحاس البورد نفسه " يمكن فصلها بمشرط - ثم اعادة لحامها " وهذه عند ازالتها تفصل مرحلة ما .
نعطي مثالا للتوضيح :

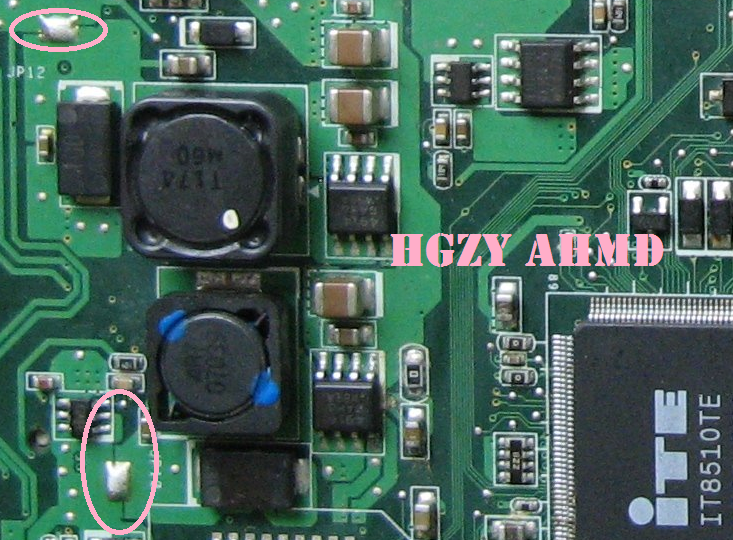

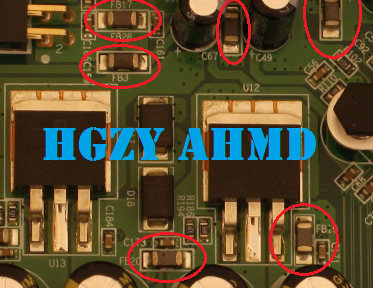

خرج التغذية المنظم 3.3v و 5v كل منهما يمر قبل التوزع على عناصر الدارة على مكثف تنعيم وملف ترشيح ثم تجد نقاط قصدير
بازالتها تتوقف التغذية عن باقي المراحل التي تتغذى بهذين الجهدين
في حال وجود قصر " شورت " في احدى المراحل مثلا يمكن بسهولة تحديد مكان القطعة المعطوبة بفصل هذه النقاط
الهدف منها فصل تغذية كل مرحلة او دارة على حدة وذلك لسهولة تشخيص ومعالجة الاعطال
واحيانا تستخدم لتعديل تردد او تصفير بيوس او ازالة كلمة السر او ....
كما ان ازالتها ثم اعادتها اسهل بكثير من ازالة ملف او موسفت اضف الى انها امنة " اي ازالتها لاتؤذي البورد"
في حين ان ازالة ملف بكاوي هواء يمكن ان يسبب تلفه او ازالة موسفت معين ممكن ان يتلف عناصر اخرى في الدارة
بعض هذه النقاط تكون مفتوحة " قيمتها لانهائية " عند قصرها لها وظبفة محددة
وبعضها الاخر مغلقة بواسطة قصدير او مقاومات صفرية او ملفات او نحاس البورد نفسه " يمكن فصلها بمشرط - ثم اعادة لحامها " وهذه عند ازالتها تفصل مرحلة ما .
نعطي مثالا للتوضيح :
خرج التغذية المنظم 3.3v و 5v كل منهما يمر قبل التوزع على عناصر الدارة على مكثف تنعيم وملف ترشيح ثم تجد نقاط قصدير
بازالتها تتوقف التغذية عن باقي المراحل التي تتغذى بهذين الجهدين
في حال وجود قصر " شورت " في احدى المراحل مثلا يمكن بسهولة تحديد مكان القطعة المعطوبة بفصل هذه النقاط
