حل اعطــــــال فى الاجيال الحديثة
فى اول الكلام احب ان اشكر م/محمد اسماعيل و م/ ابراهيم جاد وجميع المشرفين على الموقع على اعطائهم لى الفرصة ان اكون مشرف بهذا المنتدى العظيم ويارب اكون عند حسن اختيارهم .
سوف اقدم لكم موضوع عن مكونات فى البورد الجديدة تسبب اعطال كثيرة منها اعطال البور والداتا لاجظ معى المكونات فى الصــــــورة
اول مكون وهو ايسى الفركونسى وهو يتسبب فى عطل الداتا وعلامات هذا الايسى فى الاعطال
تاتى الينا البوردة وهى قطع داتا ولمبة الريست منورة على طول ونفحص دائرة المعالج وتكون سليمة ونشحن بيوس ونفحص دوائر تنظيم الجهد ايضا وتكون سليمة ونقوم بتغير موسفتات الرابط ونفس العطل وفى الاخر نقوم بتغير الشيب الجنوبى ايضا وبعد التغير بيفضل نفس العيب اذا ايسى الفركونسى بيكون هو السبب فى العطل وطبعا فى اجيال البورد الفور قليل جدا عندما تاتى البوردة وبها عطل فى ايسى الفركونسى انما الاجيال الحديثة تاتى الان وبكثرة فى تلف الفركونسى يبقا اذا عندما تانى البوردة وبها عطل داتا ونقياس الفولت على الدوائر ويكون سليم طبعا هنبدا بشحن البيوس تمام بس بقا بعد الشحن لو نفس العطل اذا عليك بتغير الفركونسى قبل اى مكون اخر على البوردة ودة بالنسبة لايسى الفركونسى وهو ايسى التردد
ثانى مكون وهو مقاومة شبكية بجوار ايسى الا i/o وهى فى البوردة الحديثة مسؤالة بنسبة كبيرة جدا فى عطل البور والداتا
1-عطل البور وهى مسؤالة عن عطل البور لانة مسؤلة عن الاستاند باى وفحصها سهل وهى تفحص عن طريق الفولت عندما نركب كابل البور صبلاى فى الكهرباء نقوم بقياس الفولت على المقاومة على الطرفين من غير ما نشغل البوردة من الفرنت بانبل لانها اصل قاطعة بور ان وجد الا 5 فولت على المقاومة فتكون فى هذة الحالة بعيدة عن العطل وان لم نجد الا 5 فولت على المقاومة تكون هى المسؤالة عن العطل ودة بالنسبة لعطل البور

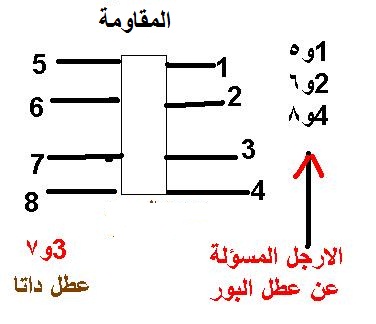

2- عطل الداتا وهى مسؤالة عن عطل الداتا لانة مسؤالة عن اشارة البور اوك فى البوردة وعلامات عطل المقاومة تاتى البوردة قاطعة داتا ولمبة الريست منورة باستمرار ونقياس دوائر البوردة وتكون كل الدوائر سليمة اذا فى هذا الحالة نقوم بالكشف على هذا المقاومة وفحصها ايضا سهل نقياس على المقاومة 5 فولت على الطرفين ان وجد 5 فولت هى سليمة وان لم نجد 5 فولت فهى تالفة طب وحد يقولى هى ازاى مسؤالة عن عطل البور والداتا اقولك هى مقاومة عبارة عن 8 اطرف 4 مقابل 4 صح اذا هى مسؤالة عن عطل البور والداتا شاهد الصورة
