سلسة تبسيط صيانة المازربورد الكيبورد والماوس No keyboard and mouse


بسم الله الرحمن الرحيم

نبدأ على بركة الله سلسة تبسط صيانة المازربورد بمفهوم جديد وشرح مخطط كل دائرة بهدف بناء مهندس على قاعدة علمية صحيحة

الدائرة الأولى دائرة الكيبورد والماوس

الصورة التالية توضح أطراف الكيبورد والماوس



يتكون الماوس أو الكيبورد من 6 أطراف 4 أطراف فقط هم المتصلين بالدائرة والطرفين المشار لها ب NC غير متصلين

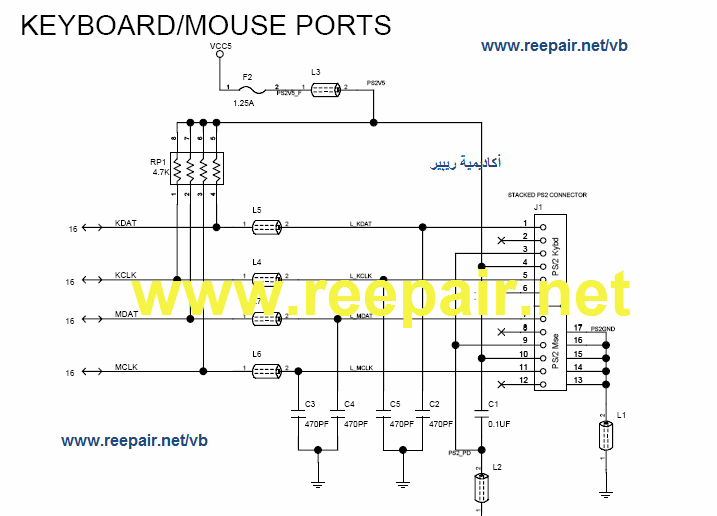

الرسم التخطيطي للدائرة Logic diagram



من الصورة أعلاة يتضح التالي

1-تغذية الدائرة 5 فولت

2-التغذية تمر عن طريق فيوز أو مقاومة صفرية أو ملف وأحيانا جمبر

3-في حالة غياب الفولت تكون الكيبورد والماوس غير شغالين

4-في حالة تلف الفيوز تكون الكيبورد والماوس غير شغالين

4- في حالة قطع خط الداتا DATA تكون الكيبورد والماوس غير شغالين

توضيح خط التغذية وخط الداتا



خط الداتا دوما ما يعطل بسبب المكثفات الجافة خلف السوكت

الاعطال

1- عدم وجود فولت

2- وجود فولت ومازل المنفذ لا يعمل قم بتجريب ماوس USB

3- البيوس

4- دائرة الاخرؤاج والادخال المشهورة ب ITE /WINBOND/SMSC

مازال الموضوع مفتوح لإضافة الأعضاء

دمتم بخير








توفيق مختار

مؤسسي ريبير
إنضم
1 مارس 2009
المشاركات
271
مستوى التفاعل
1
سلسة تبسيط صيانة المازربورد الكيبورد والماوس No keyboard and mouse

الف شكر للمهندس نور حيث افاد وافاض
اضافه بسيطه

*ان النور الاول للكي بيورد يكون للبور والتاني للداتا

* فى حالات نادره يكون للبيوس علاقه بقطع الكي بورد داتا

* قد يوجد جمبر يخص بالكى بورد اسفل البورده فى بعض موديلات اسوز وجينكس مسئول عن القطع وليس خلف السوكت



mohamed elngar

مهندس جديد
إنضم
29 يونيو 2010
المشاركات
21
مستوى التفاعل
0
سلسة تبسيط صيانة المازربورد الكيبورد والماوس No keyboard and mouse

جيد رررررررررررررررررررائع



محمد عبد العزيز

مهندس جديد
إنضم
27 فبراير 2009
المشاركات
2
مستوى التفاعل
0
سلسة تبسيط صيانة المازربورد الكيبورد والماوس No keyboard and mouse

جميل يامدرسة اية الحلوة والجمال دة بارك الله فيك
--------------------------
شركة ريم لصيانة الحاسابات واللاب توب
المنصورة-الجلاء-تقسيم الجمال-فيلا الحديدى
0109978096



NOOOOR

شركة رؤية
مؤسس الموقع
إنضم
23 فبراير 2009
المشاركات
7,486
مستوى التفاعل
276
سلسة تبسيط صيانة المازربورد الكيبورد والماوس No keyboard and mouse

الف شكر للمهندس نور حيث افاد وافاض
اضافه بسيطه

*ان النور الاول للكي بيورد يكون للبور والتاني للداتا

* فى حالات نادره يكون للبيوس علاقه بقطع الكي بورد داتا

* قد يوجد جمبر يخص بالكى بورد اسفل البورده فى بعض موديلات اسوز وجينكس مسئول عن القطع وليس خلف السوكت

بارك الله فيك على الإضافة المميزة مهندس توفيق
