دوائر التغذيه dc/dc


بسم الله الرحمن الرحيم

نظرا لأهميه موضوع دوائر التغذيه DC/DC ولكى تعم الفائده على جميع أعضاء وزوار منتدانا الكبير

منتدى أكاديميه ريبير

نبدأ فى شرح هذا الموضوع
وللأمانه العلميه جزء كبير من هذا الموضوع من مشاركات م / اسامه مطر
أولا : ما معنى دوائر تغذيه DC/DC
هو أن يكون فولت الدخل DC وفولت الخرج DC أيضا بنوعيه
1 - فولت الدخل كبير والفولت المستنتج صغير
2 - فولت الدخل صغير والفولت المستنتج كبير

ثانيا : نبدأ فى شرح الحاله الاولى وهى مشهوره جدا
ملاحظه هامه
نعلم جميعا أن منظمات الجهد لها خرج ثابت مهما تغير الحمل عليها طالما كان ذلك في حدود قدرتها

1 - فولت الدخل كبير والفولت المستنتج صغير

يجب توافر بعض الشروط لكى تتم هذه العمليه بنجاح

أ- يجب أن يزيد جهد دخل المنظمات السابقة عن جهد الخرج على الأقل بمقدار 2فولت
ب - لكل منظم قيمة جهد دخل قصوى تظهر في مواصفات الشركة المصنعة وبشكل عام فإن منظم 7805 يحتمل جهد دخل أقصى 25 فولت والمنظم 7824جهد أقصى يحتمل 35 فولت
ج - يقرأ رقم المنظم بدقة لأن هنالك اختلاف في تياراتها

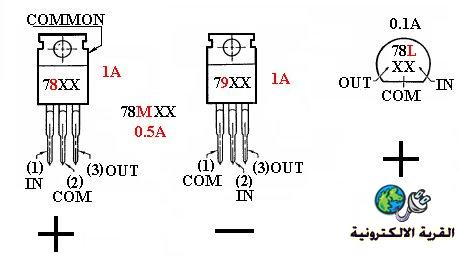

د - جميع المنظمات التي تبدأ بالرقم 78 هي موجبة والتي تبدأ بالرقم 79 هي سالبة وترتيب الأطراف يختلف من الموجبة والسالبة (انظر الشكل) وتكون قدراتها W=20w1A

ه - يجب الانتباه لوجود حرف زائد بين أرقام منظم الجهد لأنه على سبيل المثال المنظمات التي تحتوي الحرف M أقل قدرة من التي لا تحمل الرقم (نصف القدرة 10W) 0.5A ولحرف L ذو قدرة W=1W والتيار I=0.1A .
و
- منظمات الجهد أكثر جودة وأمانة في العمل لاحتوائها على العديد من الدوائر الأخرى والتي من شأنها تحسين ظروف العمل فهي لن تستهلك المزيد من الطاقة عند عدم وجود حمل بالإضافة لأنها في رزمة واحدة ناهيك عن وجود بعض الحماية بها ضد ارتفاع درجة الحرارة أو زيادة الحمل عليها

مثال توضيحى لمثل هذه المنظمات بإستخدام المنظم LM7812


يجب الإهتمام بالملاحظات التى على الصوره
إن شاء الله نكمل الحاله الثانيه وهى
2 - فولت الدخل صغير والفولت المستنتج كبير

لكم منى جميعا كل الإحترام والتقدير


التعديل الأخير:

ahmedshahin

مهندس جديد
إنضم
4 فبراير 2011
المشاركات
125
مستوى التفاعل
0
دوائر التغذيه dc/dc

بارك الله فيك



ابراهيم جاد

مؤسسي ريبير
إنضم
28 فبراير 2009
المشاركات
746
مستوى التفاعل
1
دوائر التغذيه dc/dc

جزاكم الله خيرا م / أحمد شاهين
شرفت بمرورك



ابراهيم جاد

مؤسسي ريبير
إنضم
28 فبراير 2009
المشاركات
746
مستوى التفاعل
1
دوائر التغذيه dc/dc

بسم الله الرحمن الرحيم

نكمل إن شاء الله الموضوع

2- فولت الدخل صغير والفولت المستنتج كبير

رغم اننى أرى صعوبه فى تكوين هذه الدوائر(إلا للمتخصصين) ولكن يكفى أن نستطيع أن نفسر كيفية إستنتاج الفولت الكبير من دخل صغير من خلال الداتا شيت للأجهزه


الملحوظه الهامه لهذه الدائره هى

أي منظم أو دائرة إلكترونية وظيفتها رفع جهد DC يجب أن يلحق بها ملف تقطيع

مثال إستخدام IC الأرقامXX -LM2577
يمكن استخدام منظم LM2577-15 للحصول على جهد 15 فولت و منظم الجهد LM2577-12 للحصول على جهد 12 فولت ..

او LM2577-ADJ للحصول على جهد من 1.23 فولت الى 37 فولت



ومثال اخر

للحصول على 12 فولت من 5 فولت



وهذه MAXIM
MAX 668

تستخدم لرفع الفولت

الدخل يتراوح من 3.3 فولت إلى 5.5 فولت
والفولت المستنتج 12 فولت




مثال آخر

فولت الدخل 3 فولت
والفولت المستنتج 12 فولت




وإن شاء الله نتواصل

لكم منى جميعا كل الإحترام والتقدير


التعديل الأخير:

hythan

مؤسسي ريبير
إنضم
30 مارس 2009
المشاركات
762
مستوى التفاعل
1
دوائر التغذيه dc/dc

موضوع فى غاية التنظيم

بارك الله فيك
