كريستالة التوقيت 32k وظيفتها وطريقة فحصها
بسم الله الرحمن الرحيم

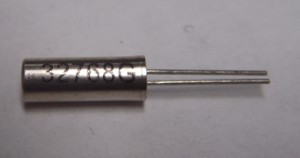

كريستالة التوقيت أو كريستالة الساعة والمقصود بها الكرسستالة 32KHZ
وظيفتها توليد تردد 32768 نبضة بالثانية و موجود منها واحدة في كل مازر بورد وما لا يعلمه الكثير أنها موجودة في أجهزة
الرسيفر وموجودة في أي ساعة وموجودة في الأجهزة الألكترونية الرقمية
وهي تأتي بنفس القيمة
وليس لها قطبية أي ممكن تركيبها بالأتجاهين
وعند تعطلها في البورد تقطع بور وعند ملامسة أطرافها وتشغيل البورد تفتح ذلك دليل تلفها
وعند تبديلها من أي بورد لا ترفع درجة الحرارة لأنها تتعطل بالحرارة المرتفعة
والأن كيف نقوم بفحصها
طريقة فحصها الصحيحة هي براسم الأشارة وبسبب ارتفاع سعره لا أحد يقوم بشراءه
ولذلك قمت بعدة تجارب لفحصها عن طريق الأفو وذلك بوضعه على مقياس 200 ميلي فولت
ونضع القطب الأسود من الأفو على الخط الأرضي ونضع القطب الأحمر للأفو على أحد أطرافها فنجد أن طرف يعطي 100 ميلي
فولت وهو طرف الدخل وطرف يعطي 85 ميلي فولت وهو طرف الخرج
فذلك دليل على عملها
هل أنا بحاجة الى تشغيل البورد حتى أستطيع فحصها ؟؟؟؟
لا داعي لتشغيل البورد فهي تأخذ تغذية من البطارية 3 فولت الموجودة في البورد وإذا لم توجد بطارية تأخذ من 3.3 فولت STAND
BY
وظيفية الكرستالة أيضاً تحديد الوقت والتاريخ ؟؟ كيف تقوم بتحديد الوقت والتاريخ
كل 32768 نبضة تمثل 1 ثانية وكل 60 ثانية تمثل دقيقة وكل 60 دقيقة تمثل ساعة وهكذا كل 24 ساعة تمثل يوم
إذاً عندما نفصل الكهرباء عن الكمبيوتر تبقى الساعة تدور في الكمبيوتر بفضل الكرستالة التي تبقى تعمل بتغذية من البطارية 3V
وهذا نفس المبدأ موجود في الموبايل والكرستالة موجودة في الموبايل أيضاً
العجيب في الموضوع أني قمت بتركيب كرستالة من الموبايل في المازر بورد فأشتغلت البورد بشكل طبيعي و السبب يعود أن جميع
الكرستالات 32k تكون نفس القيمة
==========
كريستالة التوقيت أو كريستالة الساعة والمقصود بها الكرسستالة 32KHZ
وظيفتها توليد تردد 32768 نبضة بالثانية و موجود منها واحدة في كل مازر بورد وما لا يعلمه الكثير أنها موجودة في أجهزة
الرسيفر وموجودة في أي ساعة وموجودة في الأجهزة الألكترونية الرقمية
وهي تأتي بنفس القيمة
وليس لها قطبية أي ممكن تركيبها بالأتجاهين
وعند تعطلها في البورد تقطع بور وعند ملامسة أطرافها وتشغيل البورد تفتح ذلك دليل تلفها
وعند تبديلها من أي بورد لا ترفع درجة الحرارة لأنها تتعطل بالحرارة المرتفعة
والأن كيف نقوم بفحصها
طريقة فحصها الصحيحة هي براسم الأشارة وبسبب ارتفاع سعره لا أحد يقوم بشراءه
ولذلك قمت بعدة تجارب لفحصها عن طريق الأفو وذلك بوضعه على مقياس 200 ميلي فولت
ونضع القطب الأسود من الأفو على الخط الأرضي ونضع القطب الأحمر للأفو على أحد أطرافها فنجد أن طرف يعطي 100 ميلي
فولت وهو طرف الدخل وطرف يعطي 85 ميلي فولت وهو طرف الخرج
فذلك دليل على عملها
هل أنا بحاجة الى تشغيل البورد حتى أستطيع فحصها ؟؟؟؟
لا داعي لتشغيل البورد فهي تأخذ تغذية من البطارية 3 فولت الموجودة في البورد وإذا لم توجد بطارية تأخذ من 3.3 فولت STAND
BY
وظيفية الكرستالة أيضاً تحديد الوقت والتاريخ ؟؟ كيف تقوم بتحديد الوقت والتاريخ
كل 32768 نبضة تمثل 1 ثانية وكل 60 ثانية تمثل دقيقة وكل 60 دقيقة تمثل ساعة وهكذا كل 24 ساعة تمثل يوم
إذاً عندما نفصل الكهرباء عن الكمبيوتر تبقى الساعة تدور في الكمبيوتر بفضل الكرستالة التي تبقى تعمل بتغذية من البطارية 3V
وهذا نفس المبدأ موجود في الموبايل والكرستالة موجودة في الموبايل أيضاً
العجيب في الموضوع أني قمت بتركيب كرستالة من الموبايل في المازر بورد فأشتغلت البورد بشكل طبيعي و السبب يعود أن جميع
الكرستالات 32k تكون نفس القيمة
==========
